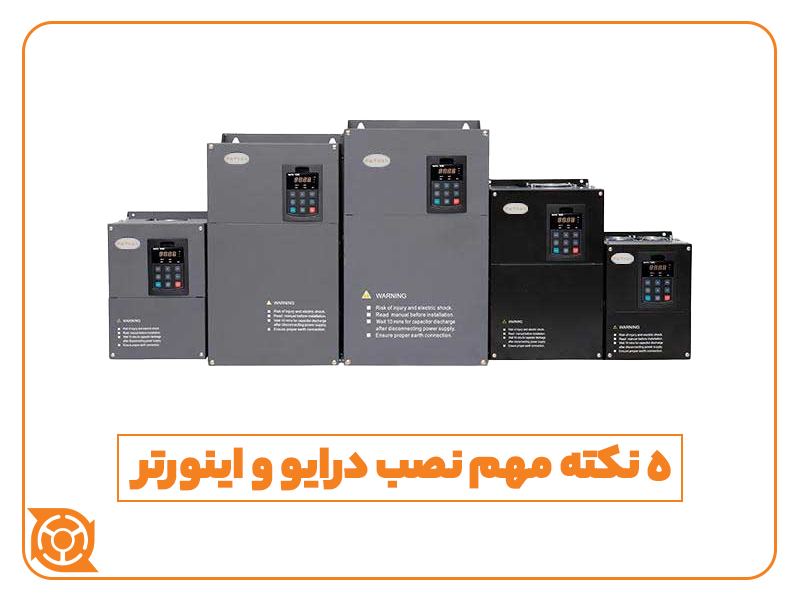

نصب درایوهای الکتریکی، که به عنوان راه اندازهای موتور نیز شناخته میشوند، فرآیند پیچیدهای است که نیاز به دقت و توجه به جزئیات زیادی دارند. این دستگاهها به کنترل سرعت، گشتاور و دیگر ویژگیهای موتورهای الکتریکی مانند موقعیت کمک میکنند و میتوانند در بهینهسازی مصرف برق و کاهش هزینه های عملیاتی موثر باشند. در این متن به نکات مهم نصب درایورها خواهیم پرداخت.
راهنمای جامع نصب اینورتر
۱. انتخاب محل مناسب برای نصب
محل نصب درایو الکتریکی یا اینورتر یکی از مهمترین عوامل در کارایی و عمر مفید آن است. برخی نکات مهم در این زمینه عبارتند از:
- درایوها باید در مکانهایی با دمای مناسب نصب شوند. دماهای بالاتر از حد مجاز میتوانند باعث افزایش دما و در نتیجه کاهش عمر درایو شوند. هنگامی که درایو در یک تابلو برق کنترل الکتریکی نصب می شود، تابلو کنترل الکتریکی باید مجهز به فن و دریچه تهویه هوا باشد. همچنین باید دارای دریچه های ورودی برای خنک کردن هوا و تسهیل در انتقال گرما به سمت بیرون باشد.
- درایوها باید در محیطهای خشک و کم گرد و غبار نصب شوند. استفاده از محفظههای مناسب (IP) میتواند به محافظت از دستگاه کمک کند.
توجه: هنگام نصب روی دیوار، بقایای حفاری (گرد و غبار، خاک و گچ) را داخل درایو نریزید در غیر این صورت دستگاه دچار مشکل می شود.
- فاصله گرفتن از منابع نویز الکترومغناطیسی مانند ترانسفورماتورها و دیگر تجهیزات برقی میتواند از تداخلهای الکتریکی جلوگیری کند.
۲. رعایت استانداردهای الکتریکی
نصب درایو باید با رعایت استانداردهای الکتریکی و ایمنی انجام شود. این استانداردها شامل موارد زیر هستند:
توجه: قبل از سیم کشی باید برق را قطع کرد در غیر این صورت امکان برق گرفتگی و آتش سوزی وجود دارد.
- اطمینان حاصل کنید که ولتاژ و جریان ورودی به درایو با مشخصات فنی آن سازگار است. عدم رعایت این نکته میتواند به آسیب به درایو منجر شود.
- سیستمهای زمین مناسب برای کاهش خطرات ناشی از نشت الکتریکی و ایجاد امنیت در سیستم الزامی است. ترمینال اتصال زمین PE باید به طور مطمئن به زمین متصل شود، در غیر این صورت، محفظه درایو ممکن است برق دار شود.
- استفاده از فیوز و کلیدهای مناسب یا کنتاکتورها در مسیر ورودی به درایو میتواند از آسیب به دستگاه در صورت بروز مشکلات جلوگیری کند.
۳. سیمکشی و اتصالات مناسب
سیمکشی نادرست میتواند به عملکرد نامطلوب و خرابی درایو منجر شود. بهتر است سیم کشی محصول توسط یک مهندس برق متخصص و واجد شرایط انجام شود . در غیر این صورت امکان برق گرفتگی و آسیب به درایو وجود دارد.
در این زمینه نکات زیر اهمیت دارند:
- استفاده از کابلهای مناسب با ظرفیت و نوع صحیح، به کاهش اتلاف انرژی و بهبود عملکرد درایو کمک میکند.
- طول و مسیر کابلها باید به گونهای طراحی شوند که از تداخلات الکتریکی جلوگیری شود و دما در حین کار بالا نرود.
- اتصالات باید بهطور محکم و مطمئن انجام شوند تا از اتصالهای شل و عدم کارایی جلوگیری شود.
- برای ایمنی، درایو و موتور باید بسیار محکم و استوار نصب شوند.
- ترمینال های مدار اصلی را لمس نکنید. ترمینال های مدار اصلی سیم کشی درایو نباید با محفظه اتصال داشته باشد، در غیر این صورت ممکن است خطر برق گرفتگی رخ دهد.
۴. تنظیمات اولیه درایو
پس از نصب فیزیکی درایو، انجام تنظیمات اولیه از اهمیت ویژهای برخوردار است.دقت کنید که پارامترهای موتور را به درستی تنظیم کنید یا پارامترهای موتور را به طور خودکار تنظیم کنید، در غیر این صورت، اگر مقادیر پارامترهای پیش فرض با موتور مطابقت نداشته باشند، موتور باعث خطای اضافه جریان یا لرزش موتور و حتی آسیب به تجهیزات می شود. این تنظیمات شامل موارد زیر میباشد:
- پارامترهای مختلف درایو مانند فرکانس، شتاب و کاهش شتاب، حالت کنترلی، ورودی های دیجیتال و آنالوگ و … باید بهطور دقیق تنظیم شوند تا بهترین عملکرد حاصل شود.
- پیش از راهاندازی نهایی، بررسی سیستم برای خطاهای احتمالی و تنظیمات اشتباه ضروری است. این کار میتواند از بروز مشکلات جدی در آینده جلوگیری کند.
- انجام آزمونهای عملکرد برای اطمینان از صحت کارکرد درایو و موتور باید در دستور کار قرار گیرد.
۵. نگهداری و پشتیبانی
نگهداری منظم و پشتیبانی از درایو میتواند عمر مفید آن را افزایش دهد و عملکرد بهتری را تضمین کند. نکات مهم در این زمینه عبارتند از:
- هنگامی که برق به دستگاه متصل است به ترمینال های درایو دست نزنید، زیرا خطر برق گرفتگی وجود دارد.
- قبل از برداشتن کاور دستگاه، مطمئن شوید که برق ورودی متصل به منبع تغذیه را قطع کردید.
- قبل از انجام تعمیر و نگهداری و بازرسی حداقل 10 دقیقه پس از قطع برق صبر کنید تا خازن ها دشارژ شوند سپس اطمینان حاصل کنید که نشانگر CHARGE خاموش است تا از آسیب رساندن به افراد جلوگیری شود.
- لطفاً مهندسان برق واجد شرایط را برای انجام تعمیرات، بازرسی و تعویض قطعات درایو مامور کنید.
- پردازنده ها در مقیاس بزرگ CMOS روی برد مدار وجود دارد. برای جلوگیری از آسیب الکتریسیته ساکن به برد مدار چاپی PCB را با دستان خود لمس نکنید.
هشدار ها
- برق سه فاز ورودی را نمی توان به پایانه های خروجی U، V، W وصل کرد.
- اتصال خازن یا سرب فاز فیلتر نویز LC/RC به ترمینال خروجی درایو مطلقاً ممنوع است.
- حتما چک کنید که تعداد فازهای برق و ولتاژ ورودی با پلاک مشخصات نامی درایو مطابقت داشته باشد.
- توجه کنید که تست ولتاژ مقاومت را نمی توان برای درایو انجام داد.
- سیم کشی مدار قدرت و سیم کشی مدار کنترل درایو باید به طور جداگانه به ترمینال متصل شوند و به صورت عمودی مرتب شده و با فاصه از یکدیگر باشند، در غیر این صورت سیگنال کنترل، تداخل و نویز خواهد داشت.
- برای اتصال کابل اصلی قدرت به ترمینال های درایو از کابلشو با روکش عایق استفاده کنید.
- سطح مقطع کابل رسانای ورودی و خروجی باید با توجه به جریان نامی درایو انتخاب شود.
- برای مواقعی که طول کابل بین درایو و موتور از 100 متر بیشتر است، توصیه می شود از یک راکتور (چوک) خروجی برای جلوگیری از خطای جریان بیش از حد، ناشی از ظرفیت توزیع استفاده کنید
- اتصال ترمینال مدار اصلی باید استاندارد و قابل اعتماد باشد.
- در صورت عدم رعایت هر کدام از موارد فوق ، امکان اتصال کوتاه و آتش سوزی وجود دارد.
- به هیتسینک حرارتی و مقاومت ترمز دست نزنید، امکان خطر سوختگی ویا برق گرفتگی وجود دارد.
ایمنی عملکرد
- فقط پس از تکمیل سیمکشی درایو و عایق بندی خوب، درایو میتواند روشن شود. برداشتن کاور دستگاه در هنگام روشن بودن برق ممنوع است.
- قبل از تست گرم، از نصب مکانیکی اصولی مطمئن شوید.
- قبل از تست گرم، باید اطمینان حاصل کنید که همه پرسنل در موقعیت امن هستند.
- اگر پس از اتصال برق ریاستارت خودکار رخ داد یا هشدار ریاستارت پس از روشن شدن برای دفعه بعدی فعال باشد، باید برای اتصالات مکانیکی اقدامات عایقبندی ایمنی انجام شود.
- پس از روشن شدن درایو، حتی اگر در وضعیت توقف باشد، ترمینالهای قدرت درایو برق دار می شوند. از دست زدن به ترمینالها بپرهیذید.
- قبل از ریاستارت درایو، مطمئن شوید که دستور run خاموش است.
- درایو را با قطع و وصل کردن برق ورودی روشن یا خاموش نکنید.
- قبل از شروع حرکت دادن موتور، لطفاً مطمئن شوید که ماشین آلات متصل به موتور در محدوده و وضعیت مجاز استفاده هستند یا خیر.
نتیجهگیری
نصب درایوهای موتورهای الکتریکی نیازمند دقت، توجه به جزئیات و رعایت استانداردهای ایمنی و الکتریکی است. با توجه به نکات مطرحشده، میتوان از عملکرد بهینه درایو و موتور اطمینان حاصل کرد و از هزینههای اضافی و خرابیهای احتمالی جلوگیری نمود. به همین دلیل، در فرآیند نصب و راهاندازی درایوها، رعایت این نکات ضروری به نظر میرسد.
