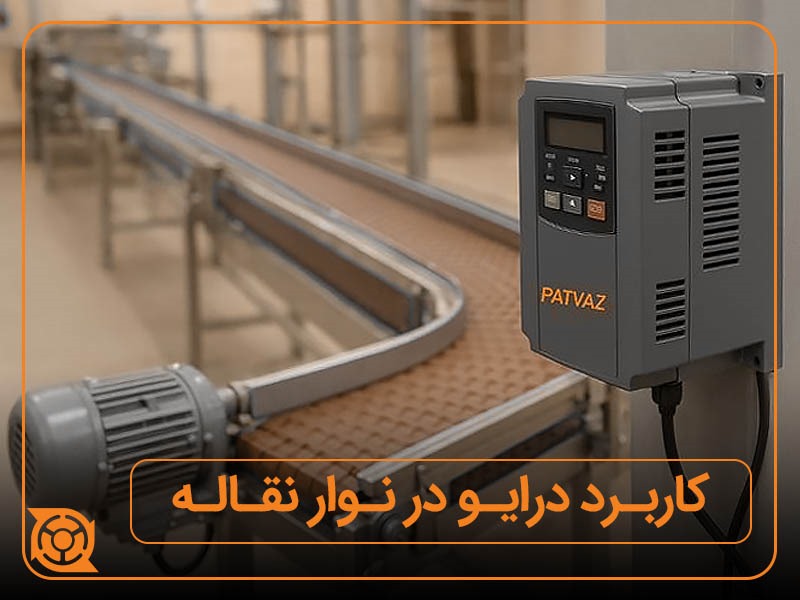

کاربرد درایو در نوارنقاله

کاربرد درایو در نوارنقاله

مقدمه:

استفاده از نوار نقاله‌ها مانند نوار نقاله تخت، شیب دار، دوار، گل میخ دار، زنجیری، غلطکی، مغناطیس و با ویژگی های خاص در صنایع مختلف نه تنها به افزایش کارآیی کمک می‌کند بلکه ایمنی و سرعت عملیات را نیز به طور چشمگیری بهبود می‌بخشد. انتخاب نوع مناسب نوار نقاله با توجه به نیازهای خاص هر صنعت، می‌تواند تأثیر به‌سزایی در افزایش بهره‌وری و کاهش هزینه‌های عملیاتی داشته باشد.

چرا استفاده از درایو(اینورتر) در نوار نقاله ضروری است؟

استفاده از درایو در دستگاه نوار نقاله یک ضرورت در صنایع مختلف محسوب می‌ شود، زیرا نقش بسیار مهمی در کنترل حرکت، بهینه‌ سازی مصرف انرژی و افزایش طول عمر تجهیزات ایفا می‌ کند. نوار نقاله‌ ها به عنوان یکی از اجزای اصلی در خطوط تولید و انتقال مواد، نیاز به راه‌ اندازی و توقف نرم دارند تا از وارد شدن شوک‌ های مکانیکی به موتور و سایر اجزای مکانیکی جلوگیری شود. درایو با فراهم کردن امکان راه‌ اندازی نرم و توقف تدریجی، مانع از بروز آسیب‌ های ناگهانی شده و عملکردی روان‌ تر و ایمن‌ تر ایجاد می‌ کند. علاوه بر این، با استفاده از درایو می‌ توان سرعت نوار نقاله را متناسب با نیاز خط تولید تنظیم کرد، موضوعی که در تولیدات حساس یا متغیر از نظر وزن و حجم محصول، اهمیت دوچندان دارد. یکی دیگر از مزایای مهم اینورتر، کاهش قابل توجه مصرف انرژی است، چرا که این تجهیز با تنظیم بهینه جریان برق ورودی به موتور، از مصرف بی‌ رویه انرژی جلوگیری کرده و در بلندمدت باعث صرفه‌ جویی اقتصادی می‌ شود. این قابلیت به‌ ویژه در صنایعی با مصرف برق بالا مانند کارخانه‌ های بسته‌ بندی، معادن و صنایع غذایی نقش کلیدی دارد، همچنین، درایو باعث کاهش استهلاک قطعات مکانیکی مانند تسمه، گیربکس و موتور می‌ شود و نیاز به تعمیرات مداوم را کاهش می‌ دهد.

درایو(اینورتر) با جلوگیری از نوسانات ولتاژ و تنظیم ولتاژ خروجی متناسب با نیاز موتور، از عملکرد غیرعادی آن پیشگیری می‌ کند. در برخی مدل‌ های پیشرفته، درایو(اینورتر) حتی دمای موتور را مانیتور می‌ کند و در صورت رسیدن به محدوده خطرناک، اقدامات لازم مانند کاهش سرعت یا توقف خودکار را انجام می‌ دهد. در مجموع می‌ توان گفت که استفاده از درایو(اینورتر) یک راهکار حرفه‌ ای و هوشمند برای افزایش طول عمر موتور نوار نقاله، کاهش خرابی‌ ها و جلوگیری از توقف ناگهانی خط تولید است

کاربردهای مختلف نوارنقاله:

صنعت معدن: در معادن، نوار نقاله‌ها مثل نوار نقاله شن و ماسه برای حمل مواد استخراجی از معدن به سطح زمین یا به واحدهای فراوری استفاده می‌شوند.

صنعت ساخت‌وساز: حمل مصالح ساختمانی مانند کاشی و سرامیک، دانه بندی مصالح مانند  شن، ماسه و سیمان از طریق نوار نقاله‌ها انجام می‌پذیرد.

صنایع غذایی: در صنایع غذایی،نوارنقاله ها  برای انتقال مواد غذایی، دانه بندی در فرآیندهای تولید، بسته‌بندی و بازرسی کاربرد دارند.

صنعت داروسازی: استفاده از نوار نقاله‌ها برای حمل و نقل دقیق و بهداشتی محصولات دارویی و تجهیزات مرتبط بسیار مرسوم است.

صنعت خودروسازی: در خطوط تولید خودرو، نوار نقاله‌ها برای انتقال قطعات و مونتاژ نهایی خودروها به کار گرفته می‌شوند.

بهینه‌ سازی خطوط نوار نقاله با درایو؛ افزایش بهره‌وری تولید و کاهش هزینه تعمیرات

امروزه خطوط نوار نقاله به عنوان شریان اصلی در بسیاری از صنایع از جمله معدن، فولاد، سیمان، مواد غذایی و بسته ‌بندی نقش حیاتی دارند. عملکرد مداوم و بدون توقف این سیستم‌ها تأثیر مستقیمی بر راندمان تولید و هزینه‌های عملیاتی و سلامت کارکنان دارد.

درتمام کاربردهای نوار نقاله نیاز به راه اندازی و توقف نرم و پله‌ای می باشد

در صورت راه اندازی مستقیم الکتروموتور نوار نقاله باعث ایجاد گشتاور ناگهانی زیاد و غیر قابل کنترلی می شود که پیامدهای آن تنش شدید نوارنقاله است.

همچنین برای نگه داشتن نوارنقاله نیاز به استپ پله‌ای و نرم است که نوارنقاله باعث تنش نشود. این گونه تنش ها خود به تنهایی موجب مستهلک شدن تجهیزات مکانیکی و الکتروموتور می شوند.

یکی از روش‌های نوین برای افزایش کارایی و کاهش استهلاک، استفاده از درایوهای کنترل دور موتور (VFD) در سیستم‌های نوار نقاله است.

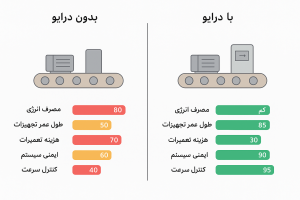

مزایای استفاده از اینورتر در نوار نقاله عبارت‌اند از:

1.کاهش مصرف انرژی

از آنجا که یک درایو(اینورتر) بر اساس اصل سرعت متغیر قابل برنامه ریزی عمل می کند، تداخلات تعمیر و نگهداری برای تنظیم سرعت راه اندازی تجهیزات می تواند حذف شود. در نتیجه، نوارهای نقاله مجهز به درایو(اینورتر) مصرف انرژی کمتری دارند.

در نوار نقاله‌ هایی که بدون درایو کار می‌ کنند، موتور همیشه با حداکثر توان مصرف برق فعالیت می‌ کند، حتی زمانی که نیازی به این حجم از انرژی نیست. اما با نصب درایو، مصرف انرژی دقیقاً متناسب با نیاز لحظه‌ ای دستگاه تنظیم می‌ شود

2. کنترل دقیق سرعت و ظرفیت تولید

یکی از مشکلات رایج در سیستم‌های سنتی، ثابت بودن سرعت موتور است. درایو این امکان را فراهم می‌کند که سرعت نوار نقاله به‌صورت دقیق متناسب با بار تنظیم شود، هماهنگی کامل بین چندین نوار نقاله در خط تولید برقرار شود و کیفیت فرآیند بسته‌ بندی یا انتقال مواد بهبود یابد.

3.کاهش استهلاک مکانیکی

نوار نقاله‌ ها در خطوط تولید دائماً در حال حرکت‌ اند و بخش‌ هایی مثل تسمه و گیربکس بیشترین فشار را تحمل می‌ کنند. اگر این قطعات به‌ صورت ناگهانی یا مکرر با سرعت بالا راه‌ اندازی شوند، خیلی زود دچار فرسایش، کشیدگی یا حتی پارگی می‌ شوند

درایو با کنترل نرم و تدریجی شروع به کار و توقف دستگاه، از ایجاد شوک‌ های مکانیکی ناگهانی به تسمه و گیربکس جلوگیری می‌ کند. همچنین با تنظیم سرعت بر اساس میزان بار یا نوع مواد، از کار کردن بی‌ جهت در سرعت‌ های بالا یا پایین جلوگیری می‌ کند و همین موضوع موجب می‌ شود که قطعات متحرک کمتر تحت تنش قرار بگیرند

شتاب‌گیری و توقف نرم به کمک درایو(اینورتر) از وارد آمدن ضربه‌های ناگهانی به یاتاقانهای موتور، گیربکس و تسمه جلوگیری می‌کند.

4.افزایش بهره‌وری سیستم

در خطوط تولید مدرن که نیاز به انعطاف در سرعت عملیات دارند، درایو امکان هماهنگ‌ سازی دقیق بخش‌های مختلف را فراهم می‌کند.

به طور مثال

برای یک موتور سه‌فاز 7.5 کیلووات که به ‌صورت دائم در حال کار است، مصرف انرژی سالانه آن بدون اینورتر به ‌صورت زیر برآورد می‌شود:

E = P × t = 7.5 kW × 24 h × 365 ≈ 65,700 kWh/year

در صورت استفاده از درایو و کاهش میانگین توان مصرفی به 60%، انرژی مصرفی به:

E’ = 0.6 × 65,700 = 39,420 kWh/year

این صرفه‌جویی معادل:

ΔE = 65,700 – 39,420 = 26,280 kWh/year

که علاوه بر کاهش هزینه برق، اثر مثبتی بر کاهش انتشار گازهای گلخانه‌ای دارد.

ویژگی های فنی درایو(اینورتر) های نوار نقاله

5.امکان عملکرد خودکار و هوشمند با سنسورها و PLC

یکی از مهم‌ ترین مزایای استفاده از درایو(اینورتر) در نوار نقاله، قابلیت اتصال و هماهنگی با سنسورها و سیستم‌ های PLC است. این ویژگی باعث می‌ شود تا نوار نقاله به‌ صورت خودکار و هوشمند عمل کند

استفاده از درایو(اینورتر) به همراه پی ال سی، باعث کاهش نیاز به نیروی انسانی، بهبود کیفیت اجرای فرآیند و کاهش خطای انسانی می‌ شود

نکات مهم در پیاده‌سازی سیستم اتوماسیون نوار نقاله

بررسی نوع بار: بار یکنواخت یا ضربه‌ای تأثیر زیادی در انتخاب اینورتر دارد.

نیاز به ترمز الکترونیکی: برای توقف سریع، مقاومت ترمز یا Brake Unit نیاز است.

قابلیت کنترل از راه دور: امکان مانیتورینگ و کنترل توسط PLC و HMI

همگام ‌سازی چند موتور: در سیستم‌های چندموتوره نیاز به درایو(اینورتر) های دارای قابلیت Master-Slave است

نتیجه‌گیری:

استفاده از درایو در خطوط نوار نقاله تنها یک انتخاب فنی نیست، بلکه یک راهکار اقتصادی و استراتژیک برای افزایش بهره ‌وری و کاهش هزینه‌های عملیاتی است. شرکت‌هایی که به دنبال تولید پایدار و رقابتی هستند، با به‌کارگیری این فناوری می‌توانند گامی مهم در جهت بهبود عملکرد و کاهش هزینه‌ها بردارند.
