مزایای استفاده از درایو(اینورتر) در فن و سیستم های تهویه
درهرمکانی چه مسکونی، چه اداری وچه صنعتی برای بهداشت محیط و سلامتی انسان نیاز به تهویه مناسب می باشد. فن ها انواع متعددی دارند ولی به طور کلی بسته به عملکردشان به دو دسته فن های خانگی و فن های صنعتی دسته بندی می شوند.
فن های ساختمانی و خانگی در ابعاد کوچک و متوسط هستند و فن های صنعتی در ابعاد بزرگی هستند که برای موارد مختلفی مانند تونل ها، سانتریفیوژها و کارخانه ها مورد استفاده قرار می گیرند.
چرا استفاده از درایو در فنها اهمیت دارد؟
درایو با تنظیم سرعت موتور، جریان هوا را به صورت دقیق کنترل میکند. در نتیجه تنها در مواقع نیاز، فن با دور بالا کار میکند و در سایر زمانها با دور پایین تر، همچنان تهویه مؤثر برقرار میماند.
1.کاهش مصرف انرژی
فنها و دمندهها اغلب در حالتهای نیم بار یا کم بار فعالیت می کنند.
با نصب VFD ، سرعت موتور بر اساس نیاز لحظه ای تنظیم میشود و در نتیجه مصرف برق به شدت کاهش می یابد.
مثال: اگر سرعت موتور 20٪ کاهش یابد، توان مصرفی تا 50٪ کاهش مییابد.
همچنین با استفاده از درایوها دیگر نیازی به چرخیدن موتور با دور نامی نیست و تلفات توان به میزان قابل توجهی کاهش مییابد. علاوه بر این عدم نیاز به گیربکس برای کاهش سرعت موتور ضمن کاهش هزینه های تعمیر و نگهداری، زمان توقف سیستم جهت تعمیر و نگهداری را نیز به شدت کاهش میدهد.
2.کنترل دقیق دما و جریان هوا
درایوها این امکان را میدهند که سرعت فنها متناسب با دمای محیط یا فشار هوا کنترل شود. این موضوع در سالنهای تولید، سردخانهها و اتاقهای تمیز بسیار حائز اهمیت است.
3.کاهش نویز و صدای سیستم
اگر سیستم تهویه مطبوع شما مجهز به موتورهای دور ثابت استاندارد دو حالته باشد، با تغییر ناگهانی دور از حالت حداقل به حداکثر، تجربه ناخوشایندی را در افزایش ناگهانی صدای فن ها حس خواهید کرد که در برخی مواقع برای کاهش صدا مجبور به کاهش ظرفیت کاری آن خواهید شد. ولی در نوع اینورتر دور موتور به آرامی و به طور پیوسته کم و زیاد می شود به همین دلیل صدای زیادی تولید نمیکند. در دستگاه های هواساز از الکتروموتورها با دورهای کم به منظور کاهش سر و صدا استفاده میشود و به صورت مستقیم یا غیرمستقیم به پروانه متصل میگردد و راه اندازی نرم صورت میگیرد که سرو صدای سیستم از بین میرود.
4.افزایش عمر فن و موتور
راهاندازی نرم → کمتر شدن خرابیهای مکانیکی
کنترل دقیق → حذف ضربهها و خاموش/روشن شدن مکرر
هشدار به موقع درباره خطاها مثل:
اضافهبار موتور
کاهش ولتاژ خط
کاهش سرعت بیش از حد
خرابی سنسورهای دما
استارت نرم و جلوگیری از شوکهای ناگهانی به سیستم، عمر مفید قطعات مکانیکی و الکتریکی را افزایش میدهد و نیاز به تعمیرات کاهش مییابد.
کاهش تعداد دفعات روشن/خاموش شدن ناگهانی باعث دوام بیشتر بلبرینگها و تسمهها میگردد.
5.یکپارچهسازی با سیستمهای BMS و PLC
درایوها از طریق پروتکلهایی مانند Modbus، BACnet و Profibus و PLCها ارتباط برقرار کرده و امکان مانیتورینگ و کنترل از راه دور را فراهم میکند.
6.کنترل چند فن با یک درایو(اینورتر)
کنترل با درایو این قابلیت را نیز فراهم میکند که بتوانیم چند فن را با یک درایو کنترل کرد.
با اضافه کردن خروجیهای ترمینال و تنظیم گروههای کاری، درایو میتواند چند فن را همزمان و هوشمند کنترل کند.
نکته:کنترل چند فن با یک درایو به این معنا نیست که چند فن با یک درایو راهاندازی شوند، هر کدام درایو مخصوص خود را داشته و یکی از آنها به عنوان مستر عمل میکند.

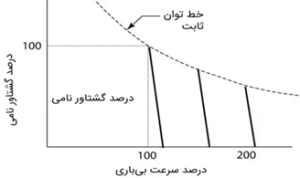

7.کنترل دقیق سرعت و گشتاور
در راه اندازی فن با درایو سیستم این قابلیت را فراهم میکند که کنترل برداری توسط سنسوها را داشته باشیم و یا کنترل 0 تا 100 سرعت و گشتاور فن در اختیار کاربر قرار داشته باشد.
8.جلوگیری از افت ولتاژ در لحظه استارت
استفاده از درایو مانع از ایجاد افت ولتاژ ناگهانی در شبکه داخلی کارخانه یا ساختمان میشود، مخصوصاً زمانی که فنهای بزرگ یا چندگانه فعال هستند.
9.بهبود کیفیت و ثبات هوای محیط
درایو میتواند با الگوریتم PID داخلی، دما یا فشار را در مقدار تعیین شده حفظ کند.
نتیجه: هوای تازه و مطبوع، بدون پرشهای دمایی یا فشار ناگهانی
10.حذف دمپرهای مکانیکی
استفاده از درایو، نیاز به دمپرهای پرهزینه و پر استهلاک را از بین میبرد و تنظیم جریان هوا بهصورت نرم و بدون افت راندمان انجام میشود.
تاثیر درایو بر بهینهسازی تهویه صنعتی
در صنایع مختلف از جمله نساجی، پتروشیمی، داروسازی، و صنایع غذایی، استفاده از درایو در فنها باعث ایجاد تهویه کنترلشده، مصرف برق کمتر و کاهش استهلاک تجهیزات میشود. این موضوع در پروژههایی که دارای چند فن یا چند زون تهویه هستند، اهمیت بیشتری پیدا میکند.
پیش نیازهای نصب

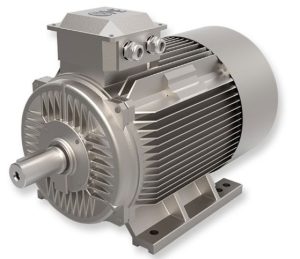

بررسی موتور:
ولتاژ و جریان نامی موتور
فرکانس و توان نامی موتور
اتصال موتور
نوع فن (سانتریفیوژ، آکسیال)
انتخاب درایو مناسب
توان درایو = حداقل ۱۰٪ بیشتر از توان موتور
جریان نامی درایو ≥ جریان موتور
داشتن قابلیت کنترل PID (برای تهویه هوشمند)
اتصالات اولیه:
ورودی سه فاز(L1, L2, L3)
خروجی سه فاز به موتور(U, V, W)
سیم کشی ترمینالها برای کنترل و فیدبک (در صورت استفاده از سنسور)
تنظیمات اولیه درایو برای فن ها
| توضیح | مقدار پیشنهادی |
پارامتر |
|
ولتاژ کاری موتور (معمولاً 380 یا 400 ولت) |
مطابق پلاک موتور |
P1: Motor Rated Voltage |
|
جریان کامل بار |
مطابق پلاک موتور |
P2: Motor Rated Current |
|
فرکانس نامی شبکه ایران |
50 Hz |
P3: Motor Rated Frequency |
| دور نامی موتور
|
1450 RPM مثلاً |
P4: Motor Rated Speed |
تست و راهاندازی اولیه
تأیید اتصالات موتور و منبع تغذیه
راهاندازی دستی با پتانسیومتر یا فرکانس ثابت (مثلاً 30 Hz)
مشاهده جریان و ولتاژ خروجی درایو هنگام کار
بررسی جهت گردش فن (در صورت نیاز تعویض دو فاز خروجی)
تست استارت و استپ چند باره برای اطمینان از نرم بودن راهاندازی
در بار متغیر در صورت وجود سنسور فشار، تست عملکرد PID در بار متغیر
| شرح | کاربرد |
| کنترل دور فنها بر اساس دما، گاز یا ذرات معلق | تهویه سالنهای صنعتی |
| تنظیم تهویه براساس سنسور گاز CO یا دود | تونلها و پارکینگها |
| کنترل جریان هوای احتراق | بویلرها و سیستمهای گرمایش |
| حفظ شرایط بهداشتی و دمایی بهینه | سیستمهای HVAC در بیمارستان |
جمع بندی
با توجه به مطالب فوق، به کارگیری درایوها در سیستمهای فن و تهویه هوا نقشی کلیدی در بهینه سازی عملکرد، کاهش مصرف انرژی و افزایش عمر تجهیزات ایفا میکند.
درایوهای سرعت متغیر VFD این امکان را فراهم می سازند که سرعت چرخش فنها متناسب با نیاز واقعی تنظیم شود، که این امر منجر به صرفهجویی قابل توجه در مصرف برق و کاهش هزینههای نگهداری میگردد. همچنین، استفاده از درایوها باعث کاهش تنشهای مکانیکی هنگام راهاندازی و توقف موتور شده و از ایجاد صدا و لرزشهای ناخواسته جلوگیری میکند. در نهایت، استفاده هوشمندانه از درایو در سامانههای تهویه هوا، نهتنها موجب ارتقای کیفیت هوا و راحتی محیط میشود، بلکه در راستای اهداف توسعه پایدار و بهرهوری انرژی نیز گام مهمی محسوب میگردد.
